產品詳細介紹、優點：

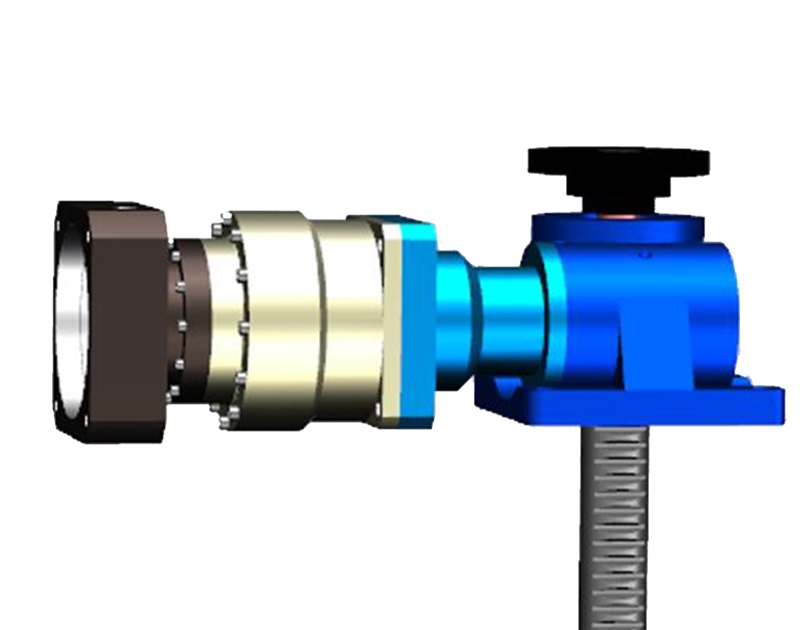

Rack Jack是Power Base的延伸產品，是一種齒條和齒輪相結合的同步升降機構，可以通過電機直接驅動齒輪做回轉運動，同時帶動齒條進行直線運動。
幾乎沒有動力損失，可以使機器效率達到最大化。

優點：

 高品質及簡單化的設計
部件小巧、耐久性強，只需定期注入潤滑油。
可以根據設計者的要求組裝，減少設計時間。
 運轉輕快，噪音低
上/下動作時運轉輕快聲音小。
齒輪和齒條的結構保證了和很好的嚙合，環境惡劣也可保持同步。
 使用范圍廣
適用于生產線組裝工程或物流線（自動倉庫）等一般產業機器裝備。
 可在潔凈室使用
同步升降器優良的品質及獨特的結構，可在要求無塵的環境使用。



產品型號參數表：

Rack Jack 一般分為普通型和潔凈室型。普通型多應用于一般產業設備;潔凈室型多應用于半導
體、LCD/PDP生產設備、食品生產設備上，可以根據潔凈室的等級要求進行多種后處理加工。
RJ系列
是基本的分離型型號，規格有RJ10～RJ50,根據輸出軸的不同方向可分為3種規格。
用氣缸做驅動，自身沒有減速，可以實現快速移動。
RJ-4S系列
是基本的組合型型號，規格有RJ10- -4S～RJ50- -4S,可以根據使用要求進行尺寸和行程設定。
可以承受大負載。
RJ-4SB系列
在RJ-4S系列的驅動軸上安裝齒輪箱，可以與電機直接連接。
在不使用齒輪或鏈輪時，可以用于潔凈室環境。
RJ-4SH系列
在RJ-4S系列的驅動軸上安裝渦輪減速器，可以與電機直接連接。
渦輪減速器有減速比，因此可以適應-般電機或伺服電機。

應用范圍

齒輪齒條驅動升降機可運送人和貨物。主要由塔架、圍欄、機廂、驅動裝置、控制系統、加節裝置、安全裝置和起重系統組成。
齒輪齒條驅動的升降機與簡易升降機相比，具有高度大，架設速度快，安全可靠，人貨兩用等特點，在建筑施工，特別是高層建筑施工中，廣泛應用。
1塔架
由若干標準節段組成的管子桁架結構。為了保證塔架的穩定，每隔一定高度（約10～15米）用附著桿與建筑物連接一次。塔架節段上裝有齒條和導軌架。
2機廂和圍欄
機廂降入圍欄時，門自動打開，上升時門自動關閉。以確保運行安全。圍欄底部裝有彈簧緩沖裝置。使機廂著地時免受沖擊，確保停機平穩。機廂是運載人或貨物的容器，圍欄是圍護機廂和塔架的裝置，設在塔架的底部。機廂門和圍欄門用機械－電氣互鎖。
      3驅動裝置
加節裝置設在機廂的頂部，是一臺手動或機動的小型動臂式起重機。加節時，機廂上升到離塔頂一定距離處，利用起重機把待加標準節段吊到塔頂，就位固定后，即完成加節工序。為了確保升降機的安全運行，設有限速制動裝置，行程限位開關，行門保護開關等。設在機廂內，由電動機、減速器和齒輪齒條組成。減速器輸出軸端的齒輪，伸出機廂，與固定在塔架上的齒條嚙合，帶著機廂上下運行。機廂內設有控制系統，操作人員亦可隨機運行。
